Выключатели-разъединители: классификация, категории применения

Выключатели-разъединители — класс низковольтной коммутационной аппаратуры, совмещающий функции оперативного управления цепью и её безопасного разъединения. Стандарт ГОСТ IEC 60947-3 (МЭК 60947-3) регламентирует их типологию, технические характеристики и требования к испытаниям.

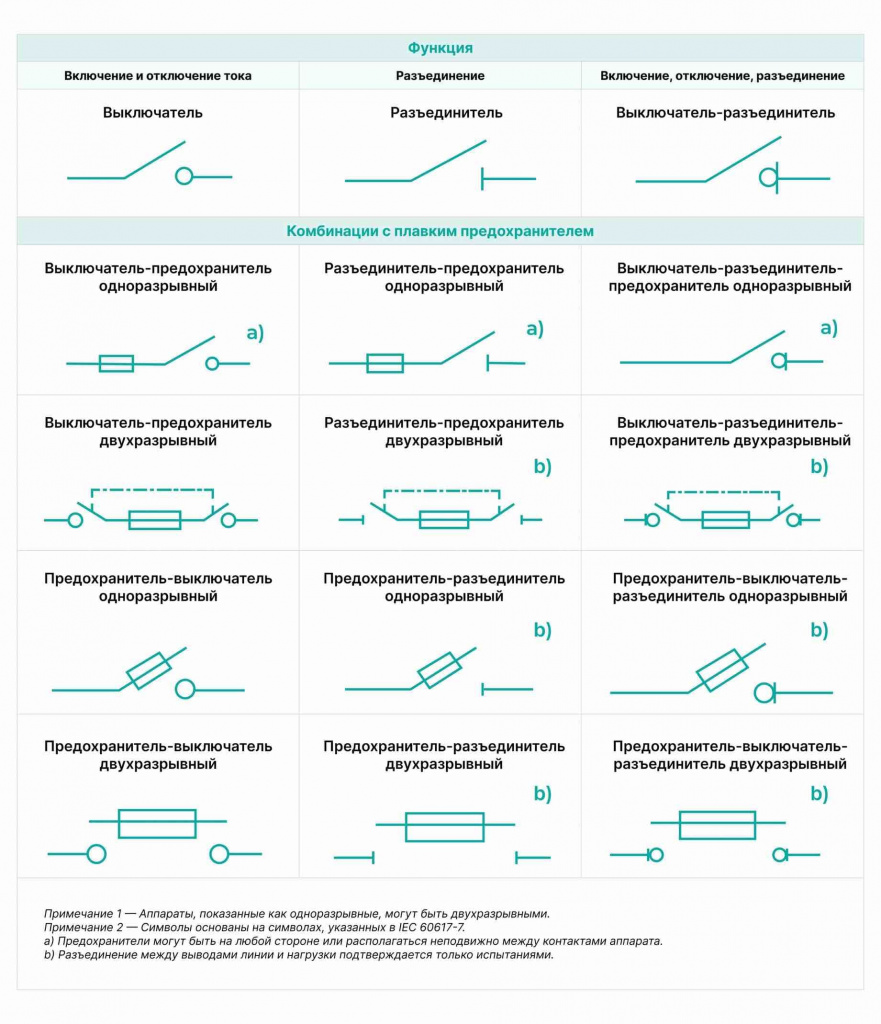

Перечень определений аппаратов

Категории применения

Категории применения определяют режим коммутации аппарата и напрямую влияют на требования к испытаниям. Категория А — частые коммутации, Категория В — редкие. Для аппаратов категории В (например, разъединителей, оперируемых только при обслуживании) требования к ресурсу существенно ниже.

Род тока	Категория А	Категория В	Типичная область применения
Переменный	АС-20А	АС-20В	Соединение и разъединение без нагрузки
	АС-21А	АС-21В	Коммутация активных нагрузок, включая умеренные перегрузки
	АС-22А	АС-22В	Коммутация смешанных активных и индуктивных нагрузок, включая умеренные перегрузки
	АС-23А	АС-23В	Коммутация цепей с двигателями или другими высокоиндуктивными нагрузками
Постоянный	DC-20А	DC-20В	Соединение и разъединение без нагрузки
	DC-21А	DC-21В	Коммутация активных нагрузок, включая умеренные перегрузки
	DC-22А	DC-22В	Коммутация смешанных активных и индуктивных нагрузок (например, шунтовый двигатель)
	DC-23А	DC-23В	Коммутация высокоиндуктивных нагрузок (например, сериесный двигатель)

Условия включения и отключения по категориям применения

Каждая категория нормирует кратные значения тока и напряжения при включении и отключении, коэффициент мощности cos φ (для переменного тока) или постоянную времени L/R (для постоянного тока). Эти параметры используются при проведении типовых испытаний.

Категория применения	Включение			Отключение			Циклов
Категория применения	I/Ie	U/Ue	cos φ / L/R	Ic/Ie	Ur/Ue	cos φ / L/R	Циклов
АС-21А — АС-21В	1,5	1,05	0,95	1,5	1,05	0,95	5
АС-22А — АС-22В	3	1,05	0,65	3	1,05	0,65	5
АС-23А — АС-23В (до 100 А)	10	1,05	0,45	8	1,05	0,45	5
АС-23А — АС-23В (св. 100 А)	10	1,05	0,35	8	1,05	0,35	3
DC-21А — DC-21В	1,5	1,05	1 мс	1,5	1,05	1 мс	1,5
DC-22А — DC-22В	4	1,05	2,5 мс	4	1,05	2,5 мс	5
DC-23А — DC-23В	4	1,05	15 мс	4	1,05	15 мс	5
I — ток включения; Ic — ток отключения; Ie — номинальный рабочий ток U — напряжение до включения; Ue — номинальное рабочее напряжение; Ur — возвращающееся напряжение промышленной частоты или постоянного тока а) Для переменного тока ток включения выражается действующим значением периодической составляющей. б) Данные категории применения не разрешены в США. в) Допускается проводить коммутационные операции без тока между каждой операцией включения-отключения под током. г) С согласия изготовителя для подтверждения соответствия категориям АС-21 и АС-22 число циклов при испытании в категории АС-23 может быть увеличено с 3 до 5.

Оборудование TENGEN серии GL

Серия GL от TENGEN — реализация требований МЭК 60947-3 в диапазоне токов 63–3150 А для сетей AC 50 Гц до 690 В. Оборудование предназначено для распределительных сетей жилых, общественных зданий, промышленных и коммерческих объектов.

Серия охватывает четыре типа управления, комплектуется вспомогательными контактами 1NO+1NC или 2NO+2NC, доступна в прозрачном корпусе с окном индикации I-O.

Характеристика	Значение (модель 2000 А)
Номинальное напряжение изоляции	1000 В (AC)
Номинальное импульсное напряжение	12 кВ
Категория применения	AC-22B
Номинальный кратковременно выдерживаемый ток	50 кА / 1 с
Механическая износостойкость	≥ 500 циклов
Электрическая износостойкость	≥ 100 циклов
Диапазон токов серии	63 — 3150 А
Номинальное рабочее напряжение (AC 50 Гц)	до 690 В
Температурный режим эксплуатации	от −5°C до +40°C
Максимальная высота установки	не более 2000 м над уровнем моря

Заключение

Ознакомьтесь с подробными характеристиками и изучите полный модельный ряд оборудования в официальном каталоге TENGEN.
