Влияние внешних факторов на работу автоматических выключателей

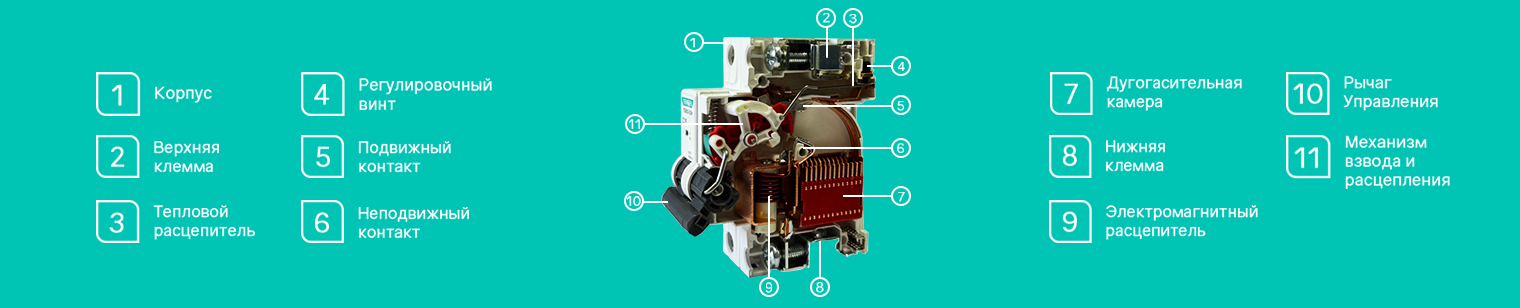

Рабочие параметры автоматических выключателей напрямую зависят от множества факторов окружающей среды, в которой происходит их эксплуатация. В нормальном режиме работы ток, протекающий через автоматический выключатель, не приводит к его автоматическому срабатыванию, в основе которого лежит принцип изгиба биметаллической пластины при протекании в цепи сверхтока, даже немного превышающего номинальный ток. Основными внешними факторами, влияющими на повышение температуры биметаллической пластины и как следствие срабатывание автоматического выключателя, являются: температура окружающего воздуха, высота над уровнем моря, атмосферные условия, расположение нескольких устройств рядом друг с другом и прочее.
Влияние температуры
Номинальный ток автоматического выключателя определяется при температуре +30°C. Соответственно, при любом изменении температуры выше или ниже данного значения необходимо произвести корректировку в расчёты номинального рабочего тока. Например, при температуре устройства +20°C номинальный рабочий ток изменится в большую сторону и станет равен 1,04 от номинального тока. Если же температура среды будет +40°C, то ток уменьшится и станет равен 0,96 от номинального тока. Эти изменения связаны с вполне определённой теплоёмкостью биметалла, из которого изготовлена пластина теплового расцепителя. Значения поправочных коэффициентов могут отличаться у разных серий автоматических выключателей, поэтому обязательно нужно уточнять все значения для конкретной модели в каталогах производителя.
В качестве примера можно взять модульный автоматический выключатель TENGEN серии TGB1N-63 C16. Номинальный ток данного автоматического выключателя составляет 16А (при контрольной температуре калибровки теплового расцепителя +30°C). Если температура окружающей среды станет равной +10°C, то номинальный рабочий ток данной модели выключателя увеличится и составит уже 17.28А. Если же температура составляет, например, +55°C, то номинальный рабочий ток уменьшится до значения 14.08А. Соответственно изменятся и величины токов срабатывания автоматического выключателя. Изначально для модели С16 пороговые значения токов мгновенного срабатывания составляют 5In-10In (т.е. 80А-160А), но при температуре +10°C, с учётом пересчёта тока 17.28А, значения токов срабатывания составят 4.63In-9.26In.
Высота над уровнем моря
Высота над уровнем моря также является немаловажным фактором для автоматических выключателей. Если высота над уровнем моря превышает 2000 м, изолирующие и охлаждающие свойства воздуха изменятся, что обязательно стоит учесть. Чем выше место установки над уровнем моря, тем окружающий воздух становится более разряженным, менее теплопроводным, соответственно вероятность перегрева автоматического выключателя повышается.
Если автоматический выключатель будет работать на высоте над уровнем моря более 2000 метров, то он должен быть специально спроектирован для этих условий, - потребителю необходимо сопоставить свои требования с данными от производителя.
Расположение устройств
Также на параметры автоматических выключателей может оказывать влияние расположение нескольких устройств рядом друг с другом на одной DIN-рейке. При таком монтаже передача тепла окружающему воздуху затруднена и аппараты будут нагревать друг друга. И большему воздействию температуры будут подвержены устройства, расположенные между другими аппаратами, чем установленные по бокам.
Заключение
Множество внешних факторов могут повлиять на работу автоматических выключателей и на их рабочие параметры, такие как температура окружающей среды, высота установки, расположение рядом с другими устройствами, повышенная влажность и пр. Поэтому при эксплуатации устройств в ненормальных условиях окружающей среды, стоит производить пересчёт параметров, а также уточнять у производителя особенности эксплуатации и монтажа в каждом конкретном случае.
