УЗДП: устройство защиты от дугового пробоя — как технология закрывает «слепую зону» стандартных защит и останавливает треть пожаров в России

Устройство защиты от дугового пробоя (УЗДП, англ. AFDD — Arc Fault Detection Device) — это коммутационный аппарат, который обнаруживает электрическую дугу в проводке по характерным высокочастотным искажениям тока и отключает цепь до начала пожара. Применение УЗДП в групповых цепях на объектах с массовым пребыванием людей обязательно в России с 1 марта 2024 года согласно Постановлению Правительства РФ № 510 от 30.03.2023.

В этом материале разбираем: что такое дуговой пробой, почему автоматические выключатели и УЗО его не обнаруживают, как работает УЗДП, какие нормативы регулируют его применение и какие технические параметры у серии TGAFDD-63 от TENGEN.

Что такое УЗДП и как расшифровывается аббревиатура

УЗДП расшифровывается как «устройство защиты от дугового пробоя». В международной маркировке — AFDD (Arc Fault Detection Device). Это специализированный коммутационный аппарат модульного исполнения, который устанавливается в электрощите и постоянно анализирует форму тока в защищаемой цепи. При обнаружении характерной сигнатуры дугового пробоя УЗДП отключает цепь — быстрее, чем успеет воспламениться изоляция.

Ключевые отличия УЗДП от других защитных устройств:

• автоматический выключатель (АВ) защищает от перегрузки и короткого замыкания;
• УЗО защищает человека от поражения током при утечке на землю;
• дифавтомат объединяет функции АВ и УЗО;
• УЗДП защищает от дугового пробоя — задачи, которую не решает ни одно из перечисленных выше устройств.

УЗДП не заменяет классическую автоматику, а дополняет её, закрывая отдельный класс аварийных режимов.

Статистика пожаров в России 2025: сколько возгораний происходит из-за электричества

По данным «Анализа обстановки с пожарами и их последствиями на территории Российской Федерации за 12 месяцев 2025 г.», опубликованного МЧС России:

• 317 311 пожаров за год (снижение на 8,7% к 2024 году);
• 6 521 погибший, в том числе 295 детей (снижение на 13,9% и 22,4%);
• 7 966 травмированных (снижение на 4,5%);
• 22 691 человек спасён, эвакуировано 183 088 человек;
• материальный ущерб — 22,8 млрд рублей (рост на 15,2%).

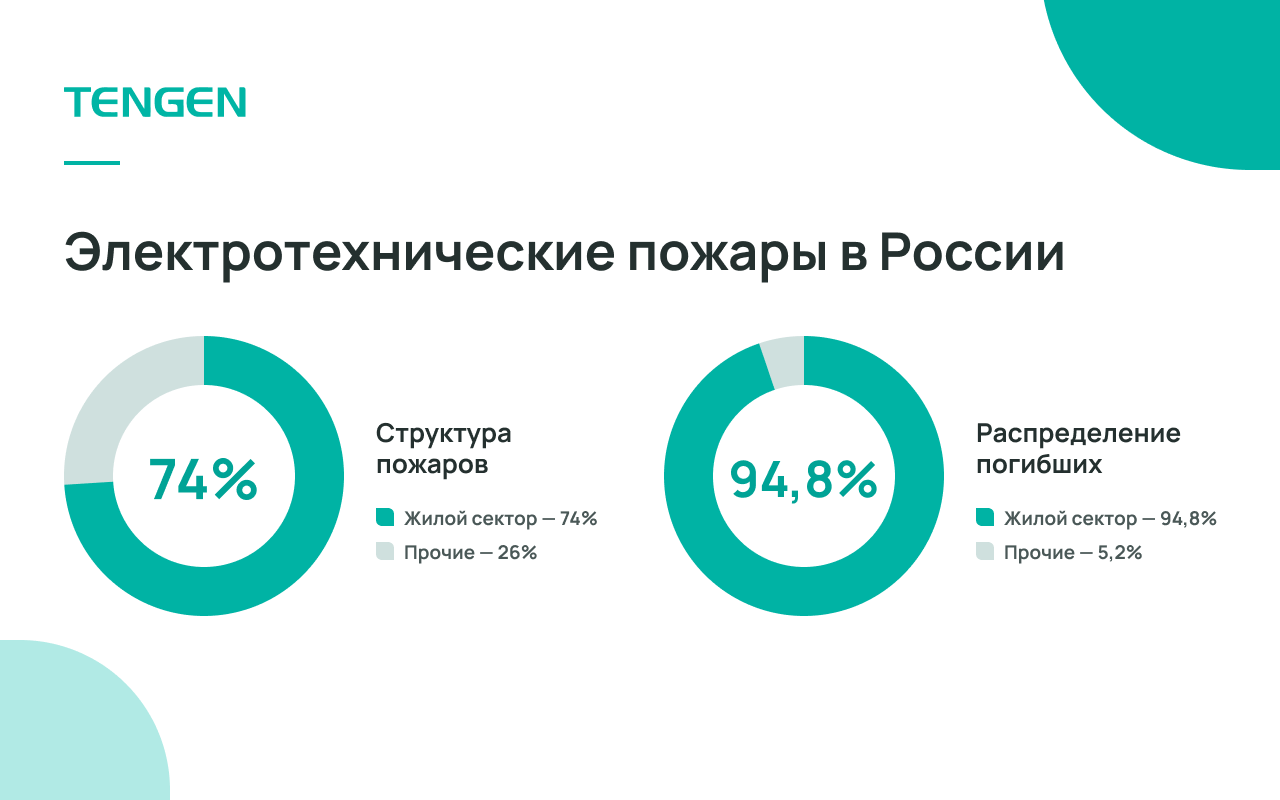

Доля пожаров от электричества в России — 34%. Именно столько возгораний в зданиях и сооружениях связаны с электрическими изделиями и устройствами. По данным ВНИИПО МЧС России:

• 32% — доля пожаров от аварийного режима работы электросетей и оборудования;
• 74% электротехнических пожаров происходят в жилом секторе;
• 94,8% погибших от электропожаров приходятся на жилые здания;
• доля погибших на пожарах электротехнической природы выросла с 14% до 24%;
• доля материального ущерба от электропожаров — с 29% до 40%.

Главная проблема: общая статистика пожаров в России снижается, а электротехническая составляющая — растёт. Причина — скрытые аварии в проводке, которые классическая автоматика не обнаруживает.

Дуговой пробой: что это, причины и температура дуги

Дуговой пробой (дуговое замыкание) — это непреднамеренная электрическая дуга между проводниками или между проводником и заземлённым элементом конструкции. Температура в зоне искрового разряда достигает от 2 500 до 7 000 °C.

Дуговой пробой становится пожароопасным уже при силе тока свыше 2,5 А — это всего около 550–600 Вт, вдвое меньше мощности обычного электрочайника. Поэтому риск возгорания от дуги реален даже в стандартных бытовых сетях при обычных нагрузках.

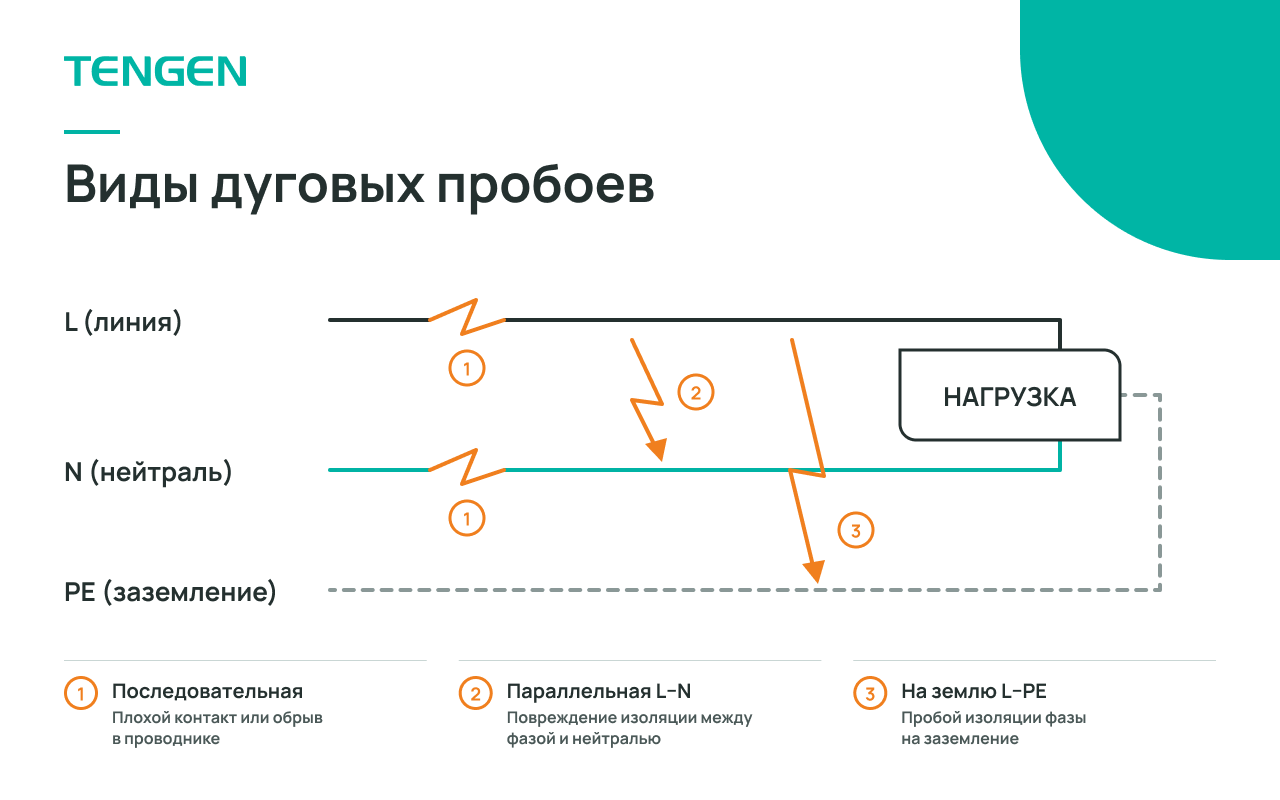

Три типа дуговых пробоев

Существует три вида дугового пробоя:

1. Последовательный дуговой пробой — возникает в месте нарушения контакта или дефекта проводника. Ток дуги проходит последовательно с нагрузкой.
2. Параллельный дуговой пробой «фаза-ноль» — появляется при повреждении изоляции между фазным и нейтральным проводниками.
3. Параллельный дуговой пробой «фаза-земля» — возникает при нарушении изоляции между фазой и проводником заземления.

С точки зрения последствий для потребителя разницы нет: любой из этих типов может привести к пожару. Технически их обнаружение требует разных алгоритмов.

Основные причины возникновения дугового пробоя

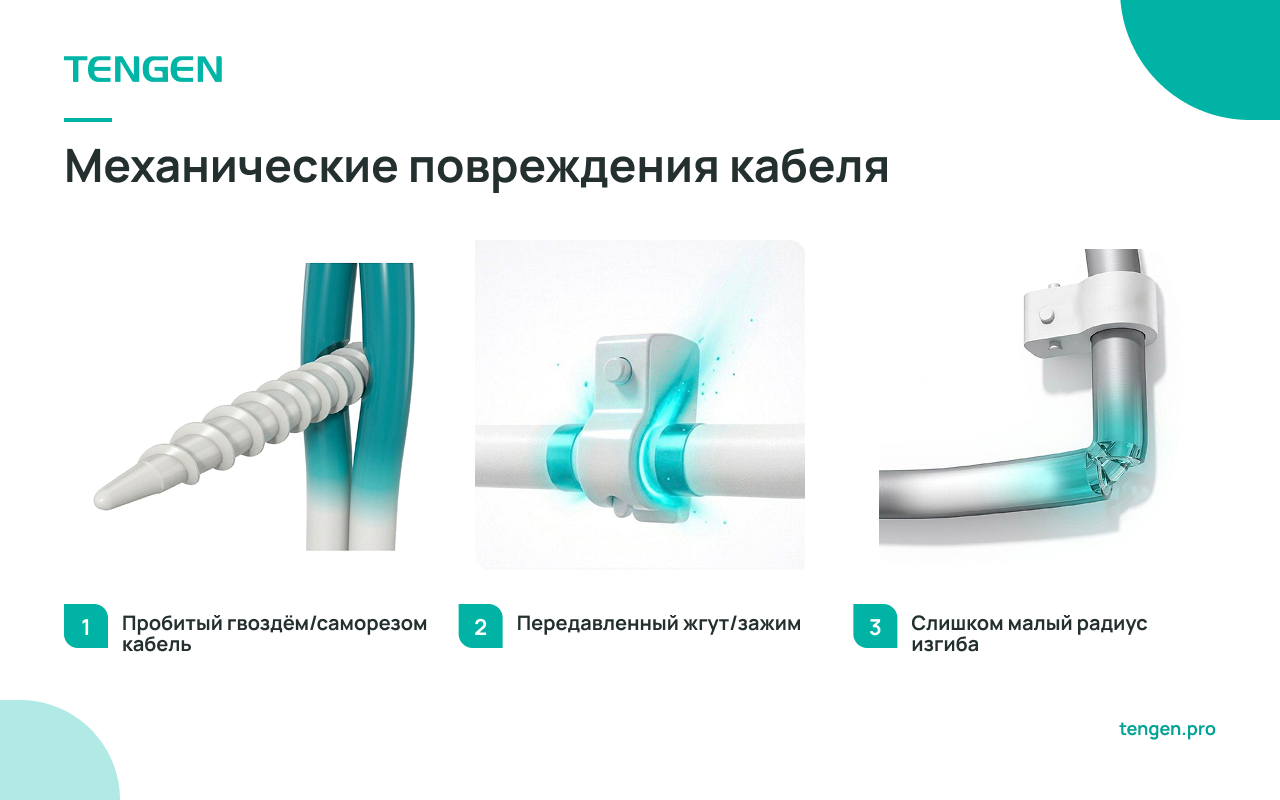

• механическое повреждение изоляции кабеля (перегиб, продавливание, повреждение гвоздём или саморезом при монтаже);
• износ и старение изоляции — особенно актуально для жилфонда 20–40-летней давности;
• ослабленные контактные соединения в розетках, распаечных коробках, клеммниках;
• перегрев проводников из-за хронической перегрузки;
• повреждение кабелей грызунами;
• некачественная электроустановочная продукция.

Почему автомат, УЗО и дифавтомат не защищают от дугового пробоя

Опасность дугового пробоя — в режиме «неполного короткого замыкания». Под воздействием температуры дуги изоляция обугливается и из диэлектрика превращается в проводник. Ток в этом режиме уже достаточен для возгорания, но ещё недостаточен для срабатывания электромагнитного расцепителя автомата. Тока утечки на землю при этом может не быть вовсе — поэтому и УЗО не реагирует.

Таблица 1. Какие защитные устройства обнаруживают дуговой пробой

Особенно опасен последовательный дуговой пробой — он не вызывает ни скачка тока, ни утечки на землю, при этом встречается чаще других. Именно для его обнаружения создавалась технология УЗДП.

Как работает УЗДП: принцип действия и спектральный анализ тока

Принцип работы УЗДП основан на непрерывном анализе формы тока в защищаемой цепи. Устройство ищет характерную сигнатуру электрической дуги — высокочастотные искажения синусоиды.

Физика явления

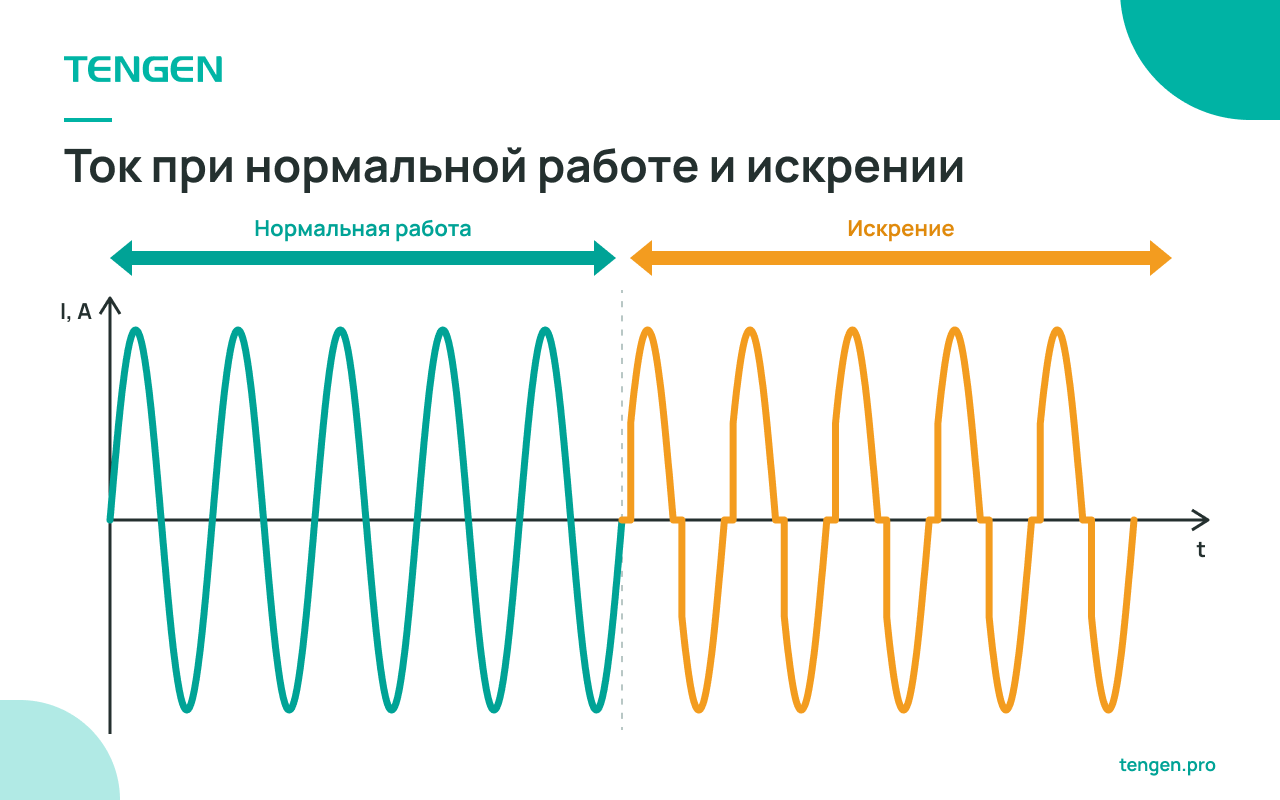

При переменном токе дуга зажигается не сразу после каждого перехода напряжения через ноль. Напряжение должно вырасти до порога пробоя воздушного зазора. Из-за этого на кривой тока появляется характерная «ступенька» — задержка нарастания тока, которой нет в нормальном режиме.

Спектральный анализ

Микроконтроллер УЗДП в режиме реального времени проводит спектральный анализ сигнала с датчика тока. Чем отвеснее «ступенька», тем шире спектр. При дуговом пробое в высокочастотной части спектра возникает характерный подъём.

Отстройка от ложных срабатываний

Главная сложность — отличить реальную дугу от помех, которые создают:

• коллекторные двигатели (пылесос, дрель, перфоратор);
• импульсные блоки питания (зарядные устройства, LED-драйверы);
• диммеры и частотные преобразователи.

Качественные УЗДП, в том числе TGAFDD-63, используют многоканальный анализ и логику подтверждения — срабатывание происходит только после подтверждения сигнатуры дуги в течение заданного числа полуволн. Это требует серьёзной вычислительной мощности и калибровки.

Нормативная база: ГОСТ IEC 62606-2016 и Постановление № 510

Применение УЗДП в России регулируется следующими документами:

Таблица 2. Нормативные документы по УЗДП

На каких объектах установка УЗДП обязательна с 1 марта 2024 года

Обязательная установка УЗДП в групповых цепях предусмотрена для следующих объектов:

• общежития, хостелы и гостиницы;
• дошкольные образовательные организации (детские сады) и школы;
• специализированные дома престарелых и инвалидов (неквартирные);
• спальные корпуса образовательных организаций интернатного типа и детских учреждений;
• медицинские организации, оказывающие стационарную помощь.

Также УЗДП рекомендован к установке в жилых зданиях, объектах с массовым пребыванием людей, музеях, библиотеках, объектах культурного наследия, деревянных строениях.

УЗДП TGAFDD-63 от TENGEN: технические характеристики

TGAFDD-63 — это устройство защиты от дугового пробоя производства TENGEN, разработанное в соответствии с ГОСТ IEC 62606-2016. Конструкция «Unit» совмещает в одном корпусе функции автоматического выключателя и модуля защиты от дугового пробоя, обеспечивая защиту от трёх типов аварий одновременно: перегрузки, короткого замыкания и дугового пробоя.

Полные параметры серии TGAFDD-63

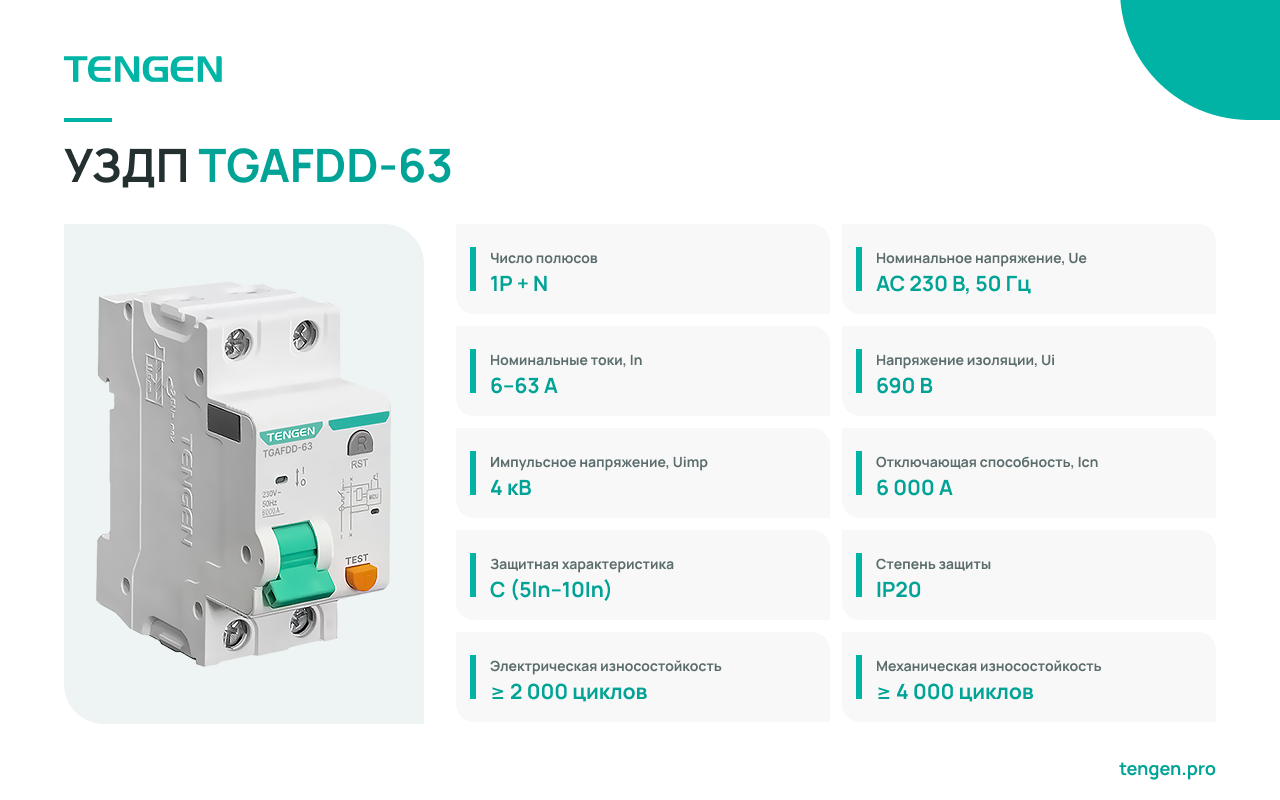

Таблица 3. Технические характеристики TGAFDD-63

Время срабатывания УЗДП TGAFDD-63 при дуговом пробое

Таблица 4. Быстродействие TGAFDD-63 при разных токах дуги

Такое быстродействие исключает возможность воспламенения изоляции и окружающих материалов: при максимальных токах дуги цепь обесточивается менее чем за 1/8 секунды.

Соответствие стандартам

TGAFDD-63 полностью соответствует:

• ГОСТ IEC 62606-2016 — распознавание всех трёх типов пробоя (п. 3.7–3.9);
• ТР ТС 004/2011 — безопасность низковольтного оборудования;
• категории перенапряжения III;
• требованиям по электрической и механической износостойкости — с запасом.

Где применяется УЗДП TGAFDD-63

Устройства защиты от дугового пробоя серии TGAFDD-63 применяются на объектах с повышенными требованиями к пожарной безопасности:

• Жилые здания — квартиры, частные дома, коттеджи, апартаменты, ЖК. На жилой сектор приходится 74% электротехнических пожаров.
• Образовательные учреждения — школы, детские сады, техникумы, вузы.
• Медицинские учреждения — больницы, поликлиники, диагностические центры, санатории.
• Гостиничные комплексы — отели, хостелы, пансионаты, дома отдыха.
• Объекты с массовым пребыванием людей — ТЦ, кинотеатры, музеи, библиотеки.
• Объекты культурного наследия — здания исторической ценности.
• Деревянные строения — дома, бани, объекты в СНТ.

Как выбрать УЗДП: номинал, характеристика, схема подключения

При подборе УЗДП TGAFDD-63 учитываются:

• Номинальный ток — выбирается по расчётному току защищаемой цепи. Ряд: 6, 10, 16, 20, 25, 32, 40, 50, 63 А.
• Защитная характеристика — для серии TGAFDD-63 установлена характеристика C (5Iₙ–10Iₙ), подходящая для типовых бытовых и коммерческих цепей.
• Число полюсов — 1P+N для однофазных сетей (стандарт для квартирной и групповой разводки).
• Место в схеме — УЗДП устанавливается в групповых цепях, после вводного автомата и УЗО. TGAFDD-63 может использоваться как самостоятельный аппарат защиты в конечной цепи, так как функции защиты от перегрузки и КЗ в нём уже интегрированы.
