Руководство по выбору и применению

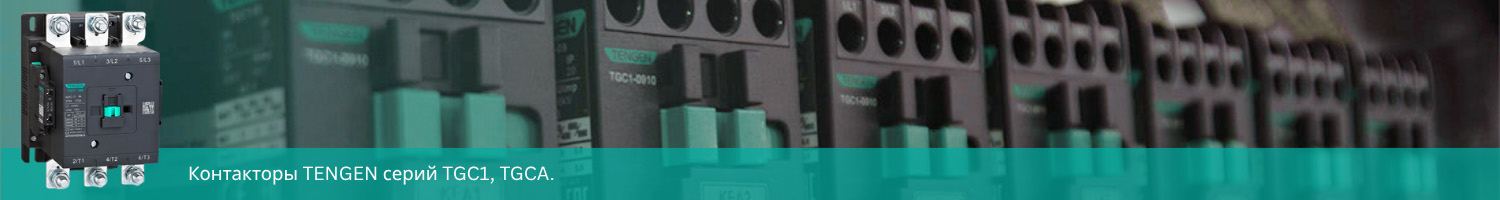

Контакторы серий TGC1 и TGCA от бренда Tengen активно применяются в системах автоматизации и управления нагрузками в сетях до 690 В. Данные устройства сочетают надежность, доступность и универсальность. Один из ключевых моментов при их выборе и применении — правильное понимание типов контактов.
Разберемся, какие типы контактов применяются в этих сериях, как они обозначаются и для чего предназначены.
1. Основные типы контактов
Контакторы Tengen TGC1 и TGCA оснащаются:
- Силовыми контактами (основные — всегда нормально разомкнутые)
- Вспомогательными контактами (дополнительные — НО, НЗ или комбинированные)
Нормально разомкнутые контакты (НО, NO)
Обозначения:
- На корпусе: 13-14, 43-44 и т.п.
- В документации — как NO (Normally Open)
Принцип работы:
При отсутствии напряжения на катушке контакт разомкнут. При подаче питания — замыкается.
Пример в TGC1/TGCA:
Типичная базовая модель TGC1-09 идет с одним встроенным вспомогательным контактом 1NO (или 1НО + 1НЗ в TGCA).
Применение:
- Управление пуском двигателя, нагревателя, освещения.
- Сигнализация включенного состояния.
Нормально замкнутые контакты (НЗ, NC)
Обозначения:
- На корпусе: 21-22, 31-32
- В схемах — NC (Normally Closed)
Принцип работы:
Контакт замкнут при отсутствии напряжения на катушке. При срабатывании контактора — размыкается.
Применение:
- Блокировка повторного пуска.
- Разрыв цепей питания при активации другого контактора.
- Аварийные цепи и логика останова.
2. Контактные блоки и расширение
Контакторы Tengen поддерживают установку вспомогательных блоков контактов, таких как:
- F1-11 (1NO + 1NC)
- F1-22 (2NO + 2NC)
Они устанавливаются сверху корпуса контактора и позволяют расширить функциональность без замены устройства.
3. Примеры применения Tengen TGC1 и TGCA с различными типами контактов
| Задача | Контакты | Обоснование |
|---|---|---|
| Пуск двигателя | Основные силовые + 1NO | При подаче сигнала замыкаются силовые и вспомогательный NO для индикации |
| Индикация работы | Вспомогательный 13-14 (NO) | Лампа подключается через контакт, горит при включении |
| Самоблокировка | NO + NC (13-14 и 21-22) | Обеспечивает фиксацию вкл. состояния и защиту от ложного пуска |
| Блокировка реверса | NC (на реверсном контакторе) | При срабатывании одного контактора разрывается цепь управления другим |
4. Маркировка на корпусе TGC1 и TGCA
Маркировка вспомогательных контактов у Tengen стандартная (по DIN EN 50005):
- 13-14 — Нормально разомкнутый (NO)
- 21-22 — Нормально замкнутый (NC)
Пример конфигурации контактной группы: 3 силовых пары + 1 NO вспомогательный.
Таблица маркировки контактов Tengen (силовых и вспомогательных)
| Обозначение контакта | Тип контакта | Расшифровка | Применение |
|---|---|---|---|
| 1–2, 21–22 | Нормально замкнутый (NC) | Normally Closed | Разрыв цепи при включении контактора |
| 3–4, 13–14 | Нормально разомкнутый (NO) | Normally Open | Замыкание цепи при включении контактора |
| A1 – A2 | Катушка управления | Управляющее напряжение | Подача сигнала для срабатывания контактора |
| L1, L2, L3 | Вход силовых контактов | Подключение фазы | Подвод питания |
| T1, T2, T3 | Выход силовых контактов | Подключение нагрузки | Отвод к нагрузке |
Практические советы
- Для простых задач (например, включения двигателя по кнопке) достаточно базового контактора TGC1-09 с 1NO.
- В схемах с логикой блокировок или сигнализацией используйте TGCA с дополнительными контактными блоками.
- Перед покупкой уточняйте конфигурацию контактов: она может отличаться у моделей с одинаковым током, но разной комплектацией.
Заключение
Контакторы Tengen TGC1 и TGCA позволяют гибко организовывать схемы управления нагрузкой благодаря различным конфигурациям вспомогательных контактов. Знание различий между НО (NO) и НЗ (NC) контактами, а также правильная расшифровка маркировки помогают точно подобрать устройство под задачу и упростить монтаж и наладку.
Если вы хотите подобрать подходящую модель Tengen под свою схему - обращайтесь к нам, наши специалисты помогут с расчетами и подбором оборудования.
