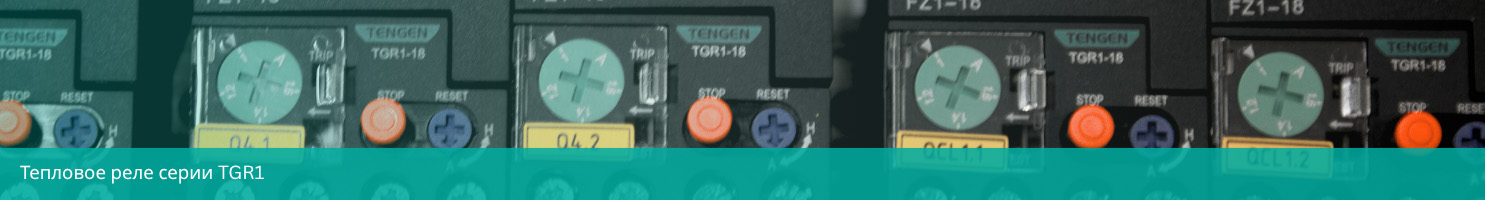

Тепловое реле: назначение и принцип работы

Назначение и принцип работы теплового реле

Тепловое реле (Thermal relay) является ключевым элементом систем управления и защиты электрооборудования. Оно применяется для предотвращения перегрузки электрических двигателей и других устройств, защищая их от перегрева, возгораний и последующего выхода оборудования из строя, возникающих при длительной эксплуатации или проблемах с электрической сетью.

Конструкция и принцип работы

Самым распространённым вариантом тепловых реле являются реле с биметаллическими пластинами. Такие пластины состоят из двух различных металлов, отличающихся коэффициентами теплового расширения, соединённых вместе. При протекании в цепи электрического тока, превышающего номинальный, происходит нагрев пластины, и пластина начинает изгибаться в сторону металла с более низким коэффициентом теплового расширения. Пластина, изгибаясь, давит на управляющий механизм и отключает электрическую цепь.

Применение

Тепловые реле используются в качестве аппаратов защиты:

• Электродвигателей от перегрузок и обрыва фазы
• Трансформаторов от перегрева
• Генераторов и другого электрооборудования, чувствительного к повышению температуры

Как выбрать тепловые реле

При подборе тепловых реле стоит обращать внимание на следующие параметры:

• Номинальный ток устройства: тепловое реле должно соответствовать току, на который рассчитано защищаемое оборудование
• Диапазон регулировки тока расцепителя: возможность настройки теплового реле позволяет более точно адаптировать его к условиям эксплуатации
• Класс расцепления: необходим для обеспечения надёжной защиты без ложных срабатываний в зависимости от типа времени срабатывания
• Габаритный размер: тепловое реле может применяться для прямого монтажа на контакторы, поэтому подбор габаритного размера позволит точно установить тепловое реле на соответствующий по габаритному размеру контактор
