Дифференциальные автоматические выключатели TGM1NL(A): обзор серии и сравнение с TGM3L
TGM1NL(A) — серия автоматических выключателей дифференциального тока в литом корпусе для защиты от перегрузки, короткого замыкания и токов утечки. Применяется в сетях 50/60 Гц напряжением до 415 В с токами от 16 до 800 А. Отключающая способность до 75 кА, диапазон тока утечки от 30 до 3000 мА, рабочая температура от −35 °C до +60 °C.
Серия TGM1NL(A): ключевые характеристики
Технические характеристики
| Параметр | Значение |
|---|---|
| Стандарт | МЭК 60947-1, МЭК 60947-2 |
| Типоразмеры | 125, 160, 250, 320, 400, 630, 800 |
| Число полюсов (125–320) | 1P+N, 2P, 3P, 3P+N, 4P |
| Число полюсов (400–800) | 3P, 3P+N, 4P |
| Номинальная частота | 50/60 Гц |
| Номинальное рабочее напряжение | 220/230/240 В (1P+N, 2P); 380/400/415 В (3P–4P) |
| Номинальное напряжение изоляции | 690 В (1P+N, 2P); 800 В (3P–4P) |
| Номинальное импульсное напряжение (Uimp) | 8 кВ |
| Диапазон номинальных токов | от 16 до 800 А |
| Отключающая способность (Icu) | 35–75 кА |
| Категория применения | A |
| Рабочая температура | от −35 °C до +60 °C (с поправочным коэффициентом) |
| Типы защиты от утечки | AC, A |
| Диапазон тока утечки (IΔn) | от 30 до 3000 мА |
Номинальные токи по типоразмерам
- 125 — от 16 до 125 А
- 160 — от 16 до 160 А
- 250 — от 100 до 250 А
- 320 — от 100 до 320 А
- 400 — от 200 до 400 А
- 630 — от 400 до 630 А
- 800 — от 400 до 800 А
Отключающая способность
В серии TGM1NL(A) предусмотрены два уровня отключающей способности — L и M.
- Для типоразмеров 125, 160, 250, 320: Icu — 35 / 50 кА; Ics — 26 / 36 кА.
- Для типоразмеров 400, 630, 800: Icu — 50 / 75 кА; Ics — 36 / 50 кА.
Износостойкость
- Механическая (без ТО): от 8 000 до 20 000 циклов.
- Механическая (с ТО): от 10 000 до 40 000 циклов.
- Электрическая: от 7 500 до 10 000 циклов.
Преимущества серии TGM1NL(A)
- Отключающая способность от 35 до 75 кА.
- Защита от токов утечки в диапазоне от 30 до 3000 мА.
- Рабочая температура от −35 °C до +60 °C.
- Широкий диапазон номинальных токов от 16 до 800 А.
- Широкий ассортимент аксессуаров.
- Безопасность и удобство установки аксессуаров в правый и левый слоты.
- Межфазные перегородки в комплекте поставки.
- Эффективное дугогашение.
Сравнение TGM1NL(A) и TGM3L
В каталоге TENGEN представлены две серии дифференциальных автоматических выключателей в литом корпусе — TGM1NL(A) и TGM3L. Обе серии предназначены для защиты электрических цепей от перегрузки, короткого замыкания и токов утечки, но различаются по сценариям применения: TGM1NL(A) — более гибкая по конфигурации (однополюсные исполнения, широкий температурный диапазон, TGM3L — более «силовая», ориентированная на трёхфазные объекты с высокими токами короткого замыкания и повышенными требованиями к обслуживанию. Подробный обзор серии TGM3L доступен в отдельной статье.
Сводное сравнение по параметрам
| Параметр | TGM1NL(A) | TGM3L |
|---|---|---|
| Типоразмеры | 125, 160, 250, 320, 400, 630, 800 | 125, 250, 400, 630, 800 |
| Диапазон токов | 16–800 А | 16–800 А |
| Число полюсов | 1P+N, 2P, 3P, 3P+N, 4P | 3P, 3P+N, 4P |
| Уровни отключающей способности | 2 (L, M) | 4 (C, L, M, H) |
| Максимальный Icu | 75 кА | 100 кА |
| Способы установки | Стационарный, втычной | стационарный, втычной, выкатной |
| Типы защиты от утечки | AC, A | AC, A |
| Диапазон тока утечки | 30–3000 мА | 30–1000 мА |
| Время отключения при IΔn | 0,2 сек | 0,3 сек |
| Рабочая температура | от −35 °C до +60 °C | от −25 °C до +70 °C |
| Отключение дифзащиты (G) | Да | Да |
| Стандарт | МЭК 60947-1, 60947-2 | МЭК 60947-1, 60947-2 |
Часто задаваемые вопросы
Чем серия TGM1NL(A) отличается от TGM3L?
TGM1NL(A) поддерживает однополюсные исполнения (1P+N, 2P), имеет более широкий нижний предел рабочей температуры (до −35 °C). TGM3L — более «силовая» серия только для трёхфазных применений: имеет максимальную отключающую способность до 100 кА, три способа установки (стационарный, втычной, выкатной) и пять исполнений дифференциального расцепителя.
В чём преимущество дифавтомата в литом корпусе перед связкой «автомат + УЗО»?

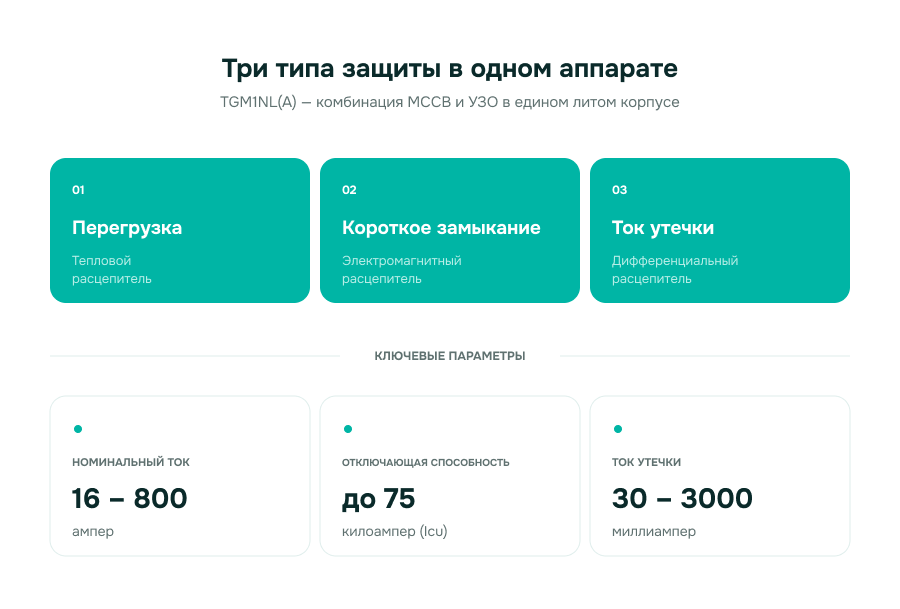

Дифференциальный автомат в литом корпусе объединяет три функции защиты (от перегрузки, короткого замыкания и токов утечки) в одном аппарате. Это сокращает занимаемое место в распределительном щите, уменьшает количество монтажных соединений и упрощает схему электроустановки.
Соответствует ли TGM1NL(A) международным стандартам?
Да. Серия TGM1NL(A) соответствует требованиям международных стандартов МЭК 60947-1 (общие требования к низковольтным коммутационным аппаратам) и МЭК 60947-2 (требования к автоматическим выключателям).
Можно ли использовать TGM1NL(A) для однофазных сетей?
Да. В типоразмерах 125, 160, 250, 320 поддерживаются исполнения 1P+N и 2P для работы в однофазных сетях с номинальным напряжением 220/230/240 В.
