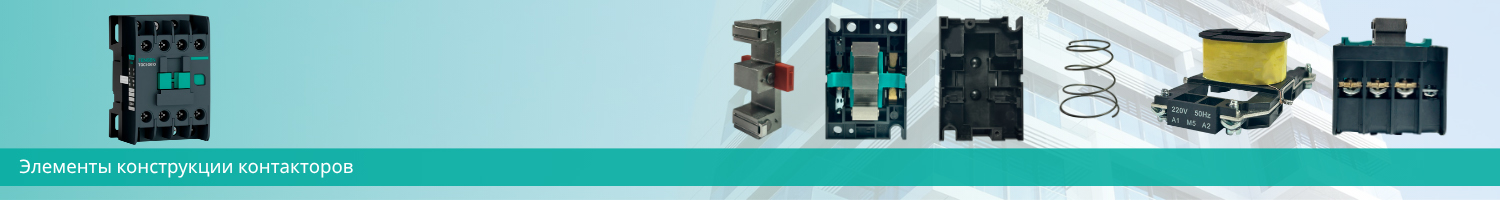

Основные элементы конструкции контакторов

В процессе эксплуатации электрооборудования нередко возникает потребность в частых коммутациях электрической цепи. Для этих целей незаменимым коммутационным аппаратом является контактор. Он позволяет включать и отключать цепи до нескольких тысяч циклов в час. Несмотря на такие высокие электрическую и механическую износостойкости, конструктивно контактор состоит из довольно простой, но надёжной и отлаженной конструкции. Основными элементами контакторов являются:

  • Электромагнитная система;
  • Главная контактная система;
  • Вспомогательная контактная система;
  • Дугогасительная система.

Электромагнитная система

Электромагнитная система конструктивно состоит из катушки управления, сердечника и якоря из шихтованной стали. Сердечник является неподвижной частью электромагнитной системы контактора, в то время как якорь является подвижной частью системы. При подаче номинального напряжения на катушку управления, катушка создаёт магнитное поле, которое воздействует на якорь и притягивает его к сердечнику. Движение якоря приводит в действие систему контактов, которая замыкает и размыкает электрическую цепь. При снятии напряжения с катушки управления, якорь возвращается в исходное положение под действием пружин, размыкая контакты.

Электромагнитная система позволяет дистанционно управлять контактором. Стоит отметить, что номинальное напряжение катушки управления зачастую отличается от напряжения коммутируемой цепи, соответственно отличаются токи цепи управления и силовой цепи. Это позволяет обеспечить высокий уровень безопасности при эксплуатации и обслуживании контактора.

Главная контактная система

Данная система представляет собой механическую часть контактора, состоящую из нескольких пар контактов, которые в свою очередь делятся на подвижные и неподвижные контакты. Подвижные контакты перемещаются под воздействием якоря, приводимого в действие магнитным полем, созданного катушкой управления.

Каждый контакт имеет свою контактную площадку, нередко изготавливаемую с добавлением драгоценных металлов для лучшей проводимости (серебро). Площадь контактной площадки рассчитывается специально, чтобы не допустить перегрева контактов. Поэтому важно точно и внимательно подбирать контактор в соответствии с требованиями силовой цепи.

Вспомогательная контактная система

Вспомогательные контакты применяются для коммутации цепи управления. Они могут использоваться для блокировки силовых контактов, а также применяться для индикации состояния контактора. Конструктивно вспомогательные контакты могут быть нормально-замкнутые (NC - Normally Closed), а также нормально-разомкнутые (NO - Normally Open).

Дугогасительная система

При размыкании электрической цепи между подвижным и неподвижным контактами возникает электрическая дуга. Дуга может привести к разрушению материалов контактора, а также принести урон оборудованию и персоналу. Для обеспечения безопасности оборудования и персонала коммутационный аппарат должен гарантированно обеспечить гашение электрической дуги. Это возможно реализовать благодаря наличию дугогасительной камеры. Конструкции камер и способы гашения дуги различаются в разных видах контакторов, однако неизменным остаётся одно - обеспечение надёжного и быстрого гашения электрической дуги.
