Модульный контактор (Modular Contactor, MC) — электротехническое устройство для дистанционного управления цепями освещения, систем отопления и других слабоиндуктивных нагрузок (категория AC-7a), а также бытовых электродвигателей (категория AC-7b). Устанавливается на стандартную DIN-рейку в распределительный щит. Применяется в сетях переменного тока 50/60 Гц с номинальным напряжением 250/400 В и соответствует требованиям стандарта МЭК 61095.

Что такое модульный контактор

Модульный контактор — это компактный коммутационный аппарат, устанавливаемый на стандартную DIN-рейку 35 мм в распределительный щит. Конструкция оптимизирована под щитовое исполнение и под коммутацию относительно невысоких токов: до 100 А в категории AC-7a и до 20 А в категории AC-7b.

Основная задача модульного контактора — дистанционно замыкать или размыкать электрическую цепь под нагрузкой по сигналу от кнопки, выключателя, реле времени, фотореле, контроллера или системы автоматики. В отличие от автоматического выключателя (MCB), модульный контактор не предназначен для защиты от перегрузки и короткого замыкания. Это устройство управления, а не защиты, поэтому в щите он всегда работает в связке с автоматическими выключателями или предохранителями.

Устройство модульного контактора

Конструктивно модульный контактор состоит из следующих основных элементов:

• Корпус из самозатухающего пластика — соответствует требованиям по электробезопасности и пожарной безопасности, имеет стандартизированную ширину в модулях (1M = 17,5 мм).
• Электромагнитная катушка управления — создаёт магнитное поле при подаче напряжения и приводит в действие подвижную часть аппарата. Клеммы катушки маркируются A1 и A2.
• Подвижная и неподвижные контактные группы — главные силовые контакты, через которые проходит ток нагрузки. Маркируются по стандарту: 1–3–5–7 (вход), 2–4–6–8 (выход) для NO-контактов и R1–R2 для NC-контактов.
• Механический индикатор положения — окно на лицевой панели, отображающее текущее состояние контактора (включён/отключён).
• Клеммы для подключения главной цепи и цепи управления — винтового типа, под отвёртку.

Принцип работы модульного контактора

Работа модульного контактора основана на принципе электромагнитной коммутации:

На катушку управления (клеммы A1–A2) подаётся напряжение. Катушка создаёт электромагнитное поле, которое притягивает подвижный сердечник. Сердечник механически связан с подвижной контактной группой — главные контакты замыкаются (для NO-контактов) или размыкаются (для NC-контактов). При снятии напряжения с катушки электромагнитное поле исчезает, и контакты возвращаются в исходное состояние.

Такая схема обеспечивает быстрое и устойчивое переключение состояния цепи без участия оператора непосредственно у аппарата — управление осуществляется дистанционно по слаботочной цепи.

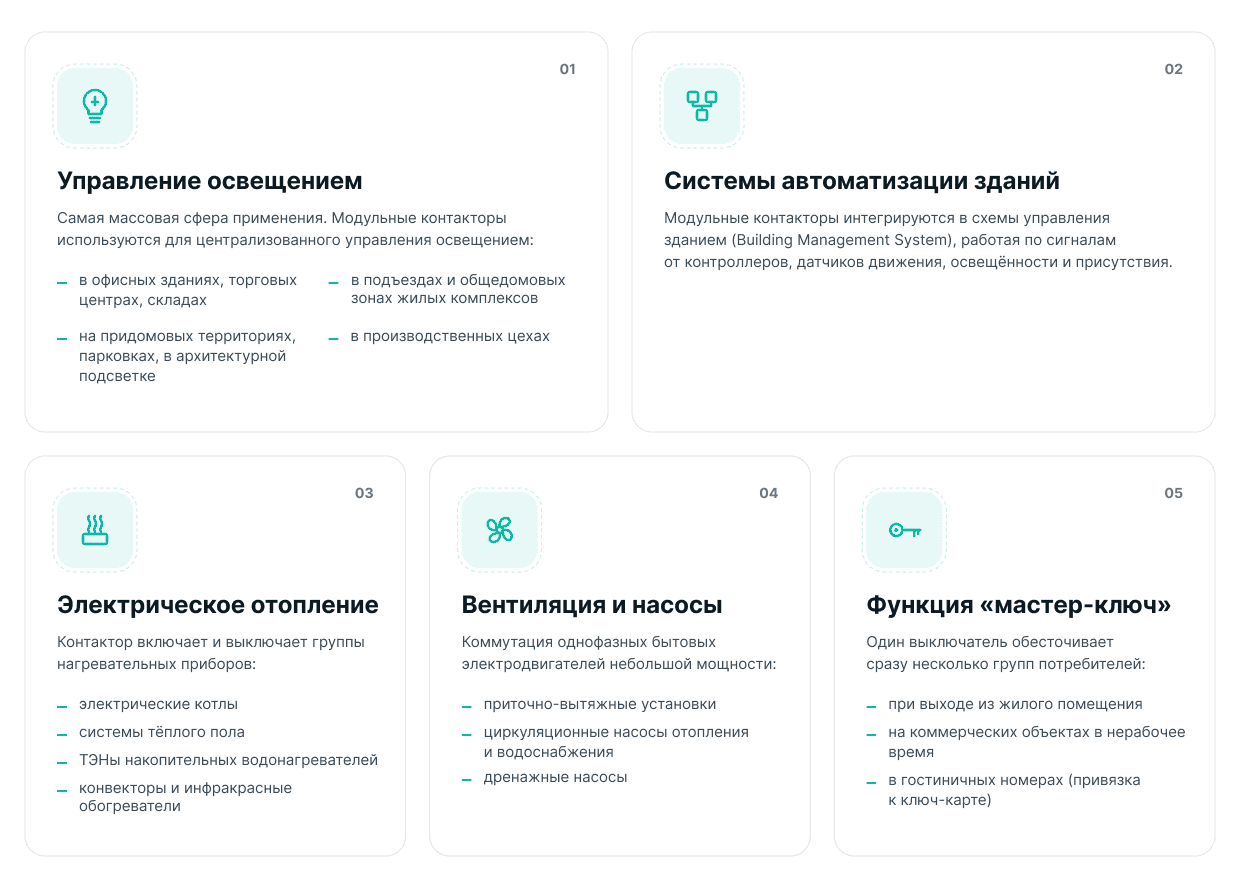

Область применения модульных контакторов

Технические характеристики серии TGCH1N

Преимущества серии TGCH1N

• Универсальность применения. Контакторы предназначены для дистанционного управления системами освещения, отопления и коммутации цепей различного назначения — это покрывает большинство задач в распределительных щитах жилых, коммерческих и промышленных объектов.
• Широкий диапазон коммутируемых токов. Номинальный ток в категории AC-7a — до 100 А, в AC-7b — до 20 А, что позволяет подобрать аппарат под нагрузки разной мощности без перехода на силовые контакторы.
• Работа в стандартных сетях. Контакторы рассчитаны на эксплуатацию в сетях 50/60 Гц с номинальным напряжением 250/400 В — стандартные параметры электросетей жилого и коммерческого сектора.
• Соответствие международному стандарту МЭК 61095. Подтверждённое соответствие стандарту гарантирует общепринятые требования по электробезопасности, износостойкости и надёжности.
• Степень защиты IP20. Корпус защищён от попадания твёрдых предметов диаметром более 12 мм — соответствует требованиям к оборудованию внутреннего щитового исполнения.
• Широкий рабочий температурный диапазон. Эксплуатация при температурах от −5 °C до +40 °C охватывает большинство типовых условий — от отапливаемых помещений до неотапливаемых электрощитовых.
• Эксплуатационная гибкость при монтаже. Допустимый угол наклона монтажной поверхности относительно вертикали до ±30° расширяет возможности установки в нестандартных щитовых конструкциях.
• Применимость на высоте до 2000 м над уровнем моря. Контакторы используются в большинстве географических и климатических зон без деклассифицирования параметров.
