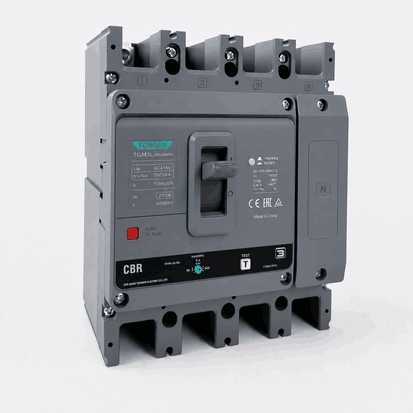

Дифференциальные автоматические выключатели в литом корпусе TGM3L: устройство, характеристики, применение

Серия TGM3L — автоматические выключатели дифференциального тока в литом корпусе для защиты электрических цепей от перегрузки, короткого замыкания и токов утечки. Применяются в сетях переменного тока 50/60 Гц напряжением до 415 В с номинальными токами от 16 до 800 А. Соответствуют требованиям МЭК 60947-1 и МЭК 60947-2. Доступны типоразмеры 125, 250, 400, 630, 800 А с отключающей способностью от 36 до 100 кА.

Что такое автоматический выключатель дифференциального тока в литом корпусе

Автоматический выключатель дифференциального тока в литом корпусе (MCCB+RCD) — это коммутационно-защитный аппарат, объединяющий в одном устройстве функции автоматического выключателя в литом корпусе (MCCB) и устройства защиты от тока утечки (УЗО).

Одно оборудование обеспечивает три типа защиты:

• От перегрузки — срабатывание теплового (термомагнитного) расцепителя при длительном превышении номинального тока.
• От короткого замыкания — срабатывание электромагнитного расцепителя при сверхтоках КЗ.
• От токов утечки на землю — срабатывание дифференциального расцепителя при возникновении тока утечки выше установленного порога.

Такая комбинация особенно востребована на главных вводах объектов с большой нагрузкой, где нужны обе функции защиты в одном аппарате.

Единый литой корпус TGM3L объединяет автоматический выключатель и дифференциальный модуль. Такое решение исключает необходимость установки отдельного УЗО, сокращает число коммутационных соединений и повышает надёжность защиты в одной точке схемы.

Назначение и область применения серии TGM3L

Дифференциальные выключатели TGM3L применяются в цепях переменного тока частотой 50/60 Гц с номинальным напряжением до 415 В и номинальными токами от 16 до 800 А.

Области применения:

• Аграрная промышленность и фермы — животноводческие комплексы, тепличные хозяйства, зернохранилища, цеха переработки.
• Главные распределительные щиты (ГРЩ) промышленных, коммерческих и общественных объектов.
• Вводно-распределительные устройства (ВРУ) жилых комплексов, торговых центров, бизнес-центров.
• Распределительные пункты на промышленных предприятиях.
• Системы электроснабжения объектов с повышенными требованиями к электробезопасности.
• Защита электродвигателей при использовании специального исполнения с кодом применения «2».

Технические характеристики TGM3L

Общие параметры

Номинальные токи по типоразмерам

125 — от 16 до 125 А
250 — от 100 до 250 А
400 — от 225 до 400 А
630 — от 400 до 630 А
800 — от 500 до 800 А

Отключающая способность

В серии TGM3L предусмотрены четыре уровня отключающей способности — C, L, M, H. Тип C доступен только для типоразмеров 125 и 250 А, а для типоразмеров 400, 630 и 800 А предусмотрены уровни L, M, H.

Значения отключающей способности — от 36 до 100 кА (Icu) и от 36 до 70 кА (Ics) в зависимости от типоразмера и уровня.

Износостойкость

Механическая (без ТО): от 5 000 до 20 000 циклов
Механическая (с ТО): от 10 000 до 40 000 циклов
Электрическая: от 2 500 до 10 000 циклов

Защита от токов утечки: типы и уставки

TGM3L поддерживает два основных типа защиты от тока утечки — AC и A — с пятью исполнениями дифференциального расцепителя:

Тип AC — стандартная защита от синусоидальных переменных токов утечки. Включает три исполнения: V, W, U.

Тип A — расширенная защита: от синусоидальных переменных и от пульсирующих постоянных токов утечки. Применяется там, где в цепи возможны импульсные нагрузки. Включает два исполнения: VA, UA.

Регулировка уставок:

• ток утечки (IΔn): 30 мА, 50, 100, 200, 300, 500, 800, 1000 мА — 4 уставки;
• время задержки (Δt): 0; 0,1; 0,2; 0,4; 0,5; 1 сек — 4 уставки.

Важно: при уставке 30 мА регулятор выдержки времени должен быть установлен в положение «0».

Время срабатывания по току утечки

Преимущества серии TGM3L

• Встроенная защита от токов утечки.
• Три способа установки.
• Высокая отключающая способность.
• Широкий диапазон номинальных токов.
• Расширенный температурный диапазон.
• Эффективное дугогашение.
• Безопасность и удобство установки аксессуаров.
• Межфазные перегородки в комплекте.
• Широкий ассортимент аксессуаров.
