Автоматические выключатели в литом корпусе TEM7E: обзор серии, характеристики, применение

Автоматические выключатели в литом корпусе TEM7E: обзор серии, характеристики, применение

TEM7E — промышленная серия автоматических выключателей в литом корпусе (MCCB) с электронными расцепителями производства TENGEN. Предназначены для защиты электрических цепей и оборудования от перегрузки, короткого замыкания. Четыре типоразмера (125, 250, 400, 630), отключающая способность от 50 до 150 кА, четыре типа электронных расцепителей (E2, E4, EM2, EM4). Соответствуют требованиям МЭК 60947-1, МЭК 60947-2.

Назначение и область применения

Автоматические выключатели серии TEM7E используются для защиты электрических цепей и оборудования от перегрузки, короткого замыкания. Применяются в цепях переменного тока частотой 50/60 Гц с номинальным напряжением до 690 В и номинальным током от 50 до 630 А. Серия оснащается четырьмя типами электронных расцепителей: E2, E4 — для защиты распределительных сетей. EM2, EM4 — для защиты электродвигателей.

Типичные области применения

Промышленные объекты — металлургические, горнодобывающие, химические и машиностроительные предприятия. Серия применяется на вводах и в распределительных устройствах цехов, где требуется высокая отключающая способность и устойчивость к жёстким условиям эксплуатации.

Энергетика и электросетевой комплекс — распределительные устройства подстанций, трансформаторные пункты, вводно-распределительные устройства. Расцепители E4/EM4 обеспечивают коммуникацию и удалённый мониторинг по протоколу Modbus-RTU.

Объекты жилищного и коммерческого строительства — главные распределительные щиты (ГРЩ) жилых комплексов, торговых центров, бизнес-центров и объектов инфраструктуры.

Дата-центры и объекты критической инфраструктуры — объекты I категории надёжности, где требуется выкатное или втычное исполнение для быстрой замены аппарата без необходимости отсоединения силовых кабелей.

Нефтегазовая отрасль и химическое производство — объекты с высокими требованиями к надёжности защиты и широким температурным диапазоном эксплуатации.

Защита электродвигателей — насосное, вентиляторное и компрессорное оборудование. Расцепители EM2/EM4 обеспечивают специализированную защиту двигателей: от блокировки ротора, от затянувшегося пуска, от асимметрии токов.

Технические характеристики TEM7E

Электронные расцепители TEM7E

Серия TEM7E имеет четыре типа электронных расцепителей: E2, E4, EM2, EM4.

Расцепители для защиты распределительных сетей

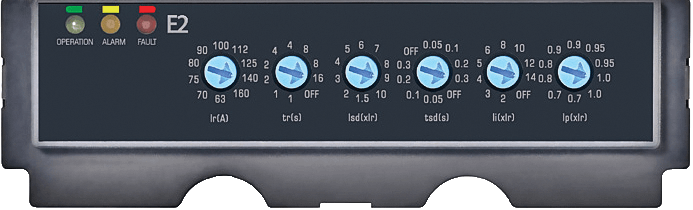

E2 — расцепитель с регуляторами на панели. Базовые функции защиты LSI.

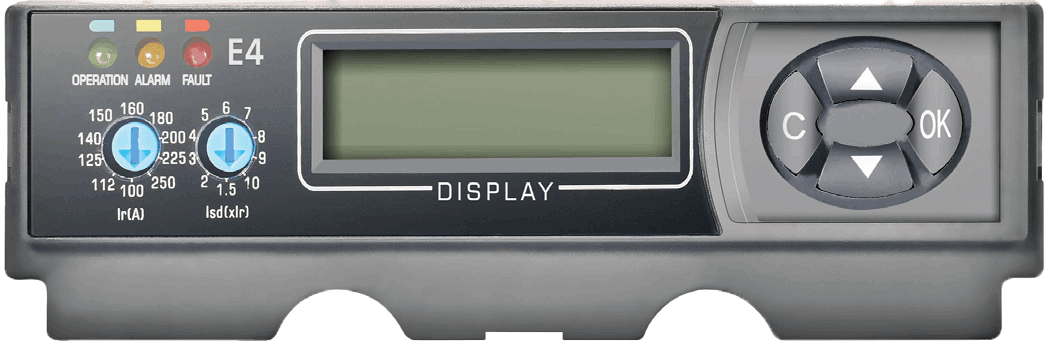

E4 — расцепитель с LCD дисплеем. регуляторы для уставки защит от перегрузки Ir и КЗ Isd;

• функции защит от перегрузки, КЗ, замыкания на землю, асимметрии токов, перенапряжения;
• функции измерения напряжения, тока, мощности;
• коммуникация по протоколу Modbus-RTU (RS485).

Расцепители для защиты электродвигателей

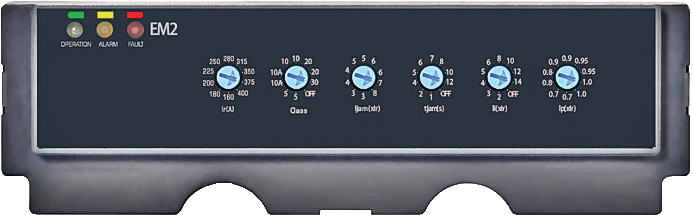

EM2 — расцепитель с регуляторами на панели. защита от перегрузки с длительной выдержкой (Ir);

• класс расцепления (Class);

• защита от блокировки ротора (Ijam, tjam);

• защита от КЗ мгновенного срабатывания (Ii);

• предварительная сигнализация защиты от перегрузки (Ip).

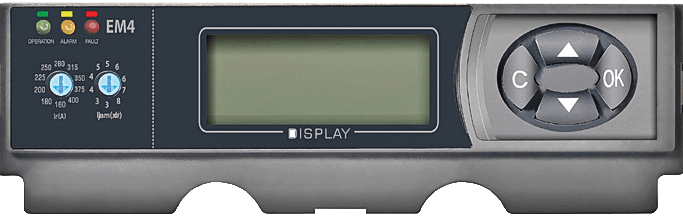

EM4 — расцепитель с LCD дисплеем.

• регуляторы для уставки защит от перегрузки Ir и блокировки ротора Ijam;

• функции защит от перегрузки, блокировки ротора, КЗ, замыкания на землю, обрыва фазы, защиты при низкой нагрузке, от затянувшегося пуска, асимметрии токов, перенапряжения;

• функции измерения напряжения, тока, мощности;

• коммуникация по протоколу Modbus-RTU (RS485).

Особенности серии TEM7E

• Три способа установки. Стационарный, втычной, выкатные.
• Высокая отключающая способность. От 50 до 150 кА при напряжении AC380/400/415V.
• Четыре типа электронных расцепителей. E2, E4, EM2, EM4 для защиты распределительных сетей и электродвигателей.
• Удалённое управление и коммуникация. Возможность удалённого управления, регулировки настроек, измерения, сигнализации и передачи данных с помощью протокола ModBus-RTU RS-485 (для расцепителей E4 и EM4).
• LCD дисплей. В расцепителях E4 и EM4 предусмотрен LCD дисплей с четырёхкнопочной клавиатурой, портом Modbus-RTU (RS485), портом mini USB и портом испытания.
• Рабочая температура: расцепитель E2: от −40 °C до +70 °C; расцепитель E4 (с LCD): от −20 °C до +70 °C.
• Роторная система контактов. Увеличивает надёжность отключения благодаря двойному разрыву цепи.
• Широкий ассортимент аксессуаров . Расцепители, приводы, блок-контакты, поворотные рукоятки.
